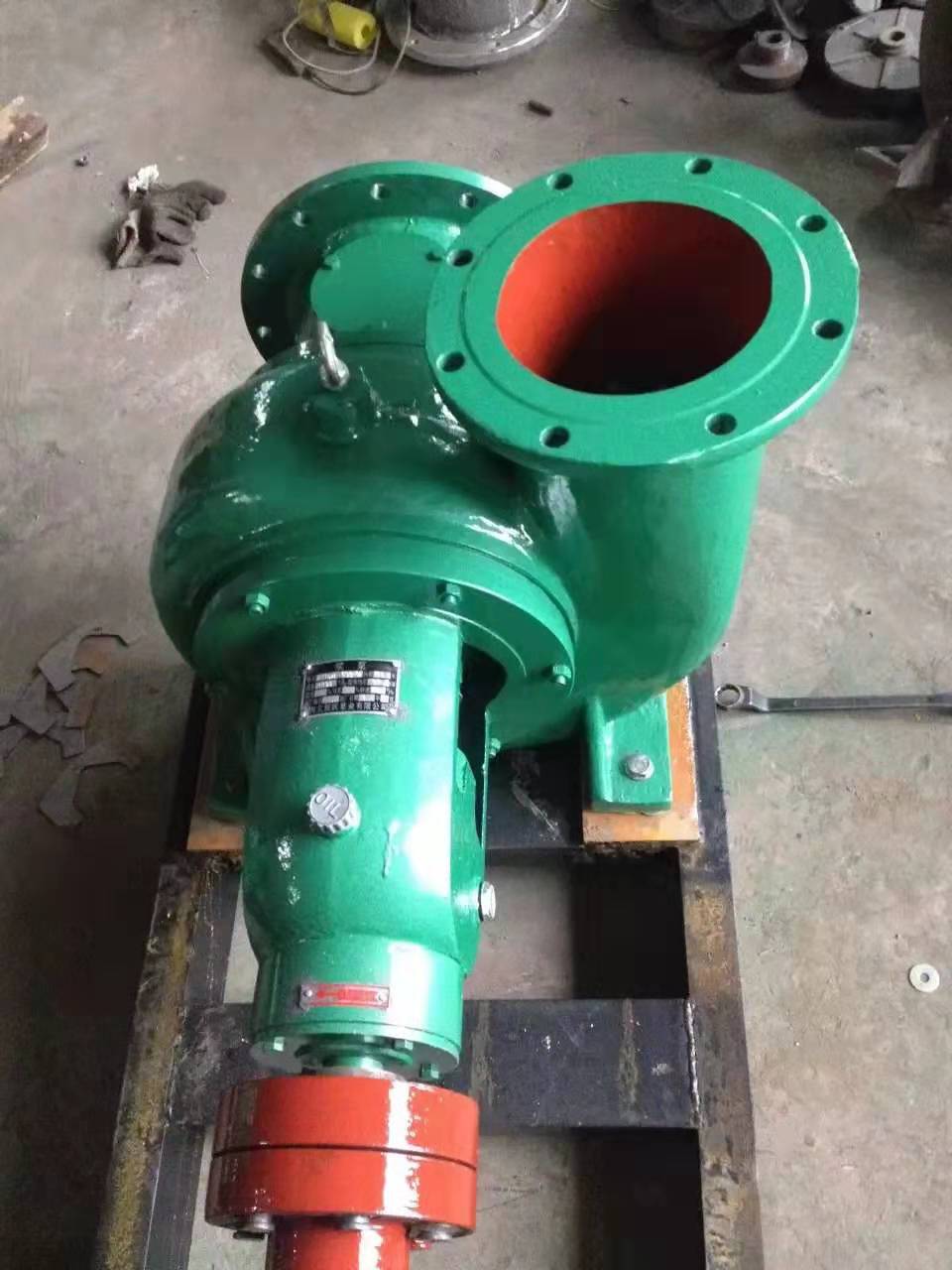

離心泵裝置示意圖，它由葉輪、泵軸、泵體、進水管和出水管等零件組成。葉輪是泵中起主要作用的部件，上面安裝有彎曲形狀的葉片.可在泵軸的帶動下高速旋轉，用于給水增加能量并通過離心力將水甩出。泵體是固定不動的部件，它的核心是壓水室。壓水室的作用是收集葉輪流出的水流，并將水流引向泵的出口。由于壓水室常做成蝸牛形狀的結構，因此，壓水室常被稱作蝸殼，泵體也稱為泵殼。在泵體上正對著葉輪進口的部分，是吸水室.吸水室的作用是向葉輪人口提供所需要的水流形態。簡單的吸水室就是直錐管或直管。泵體的進口和出口就是泵的進口和出口，進水管與泵的進口相連接，出水管與泵的出口相連接。

    除了上述主要部件外，在離心泵裝置系統中，還包括底閥、控制閥和泵座等。底閥安裝于進水管進口，用于在啟動前向泵內灌水時，防止水倒流到進水池中。控制閥安裝于出水管上，起調節水泵流量的作用。泵座位于泵體底部，用于支撐并固定水泵。
